LAMPE 3D Projet en cours
LAMPE - rotation 3D - Travail en cours.

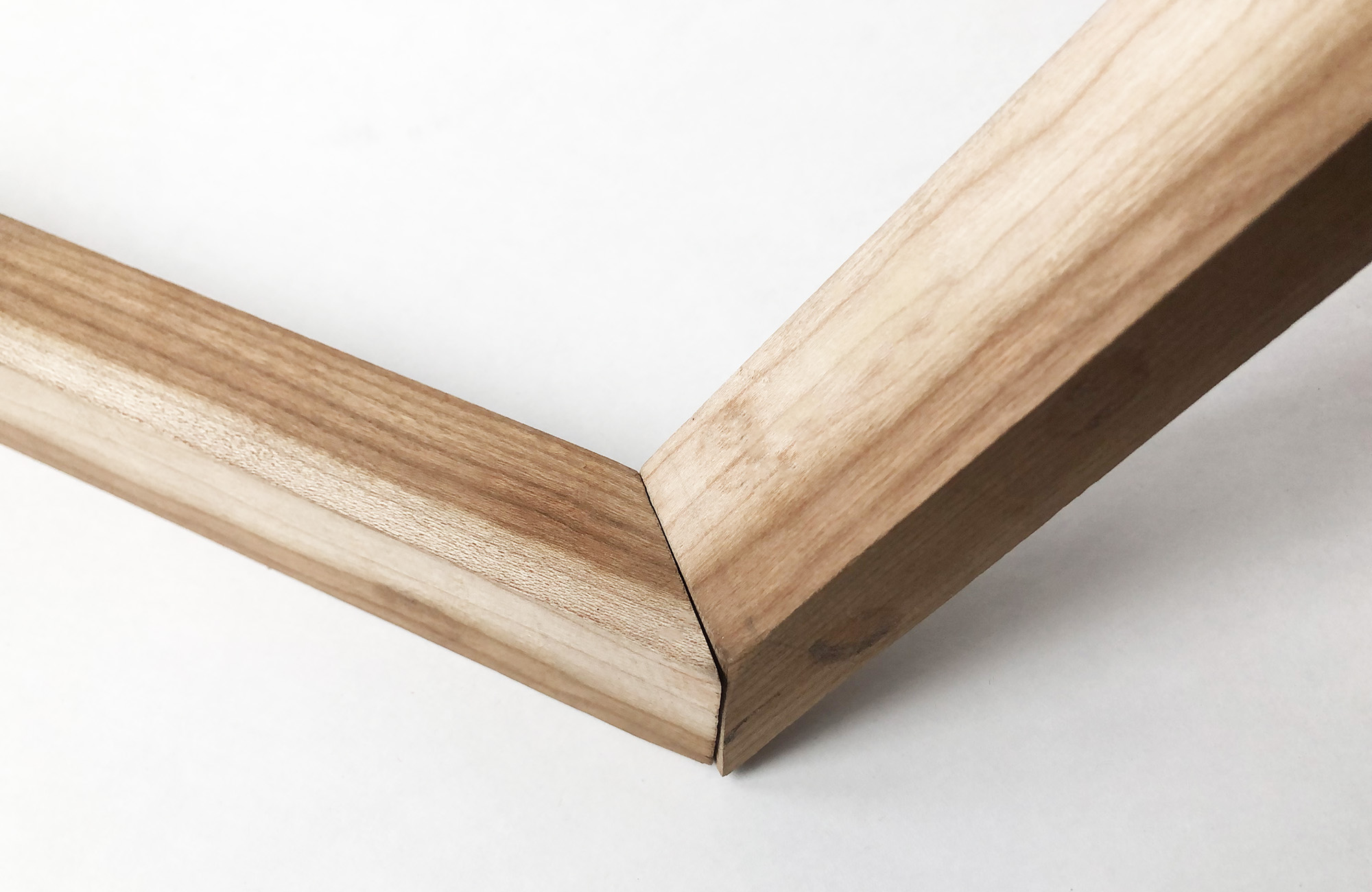

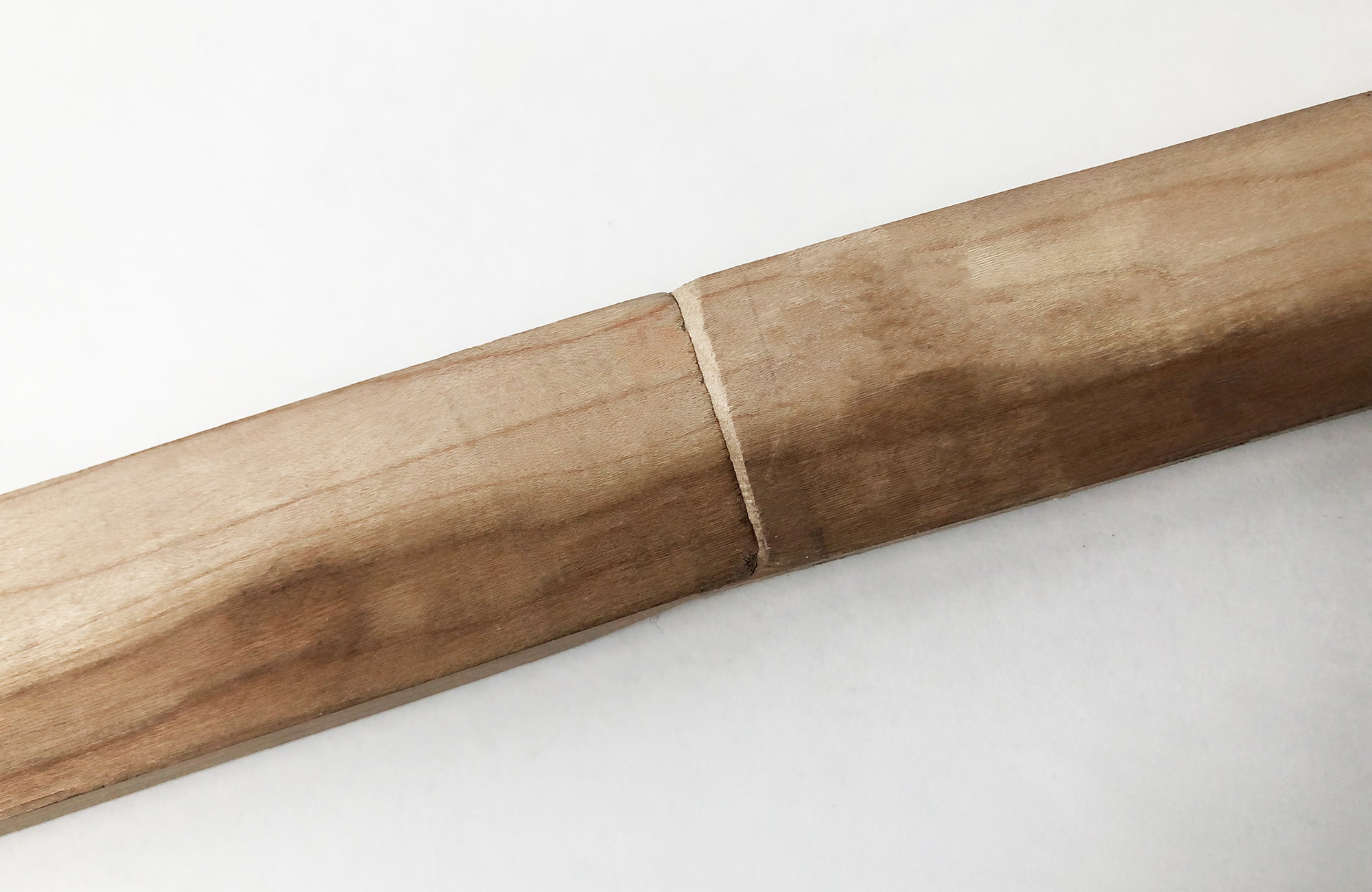

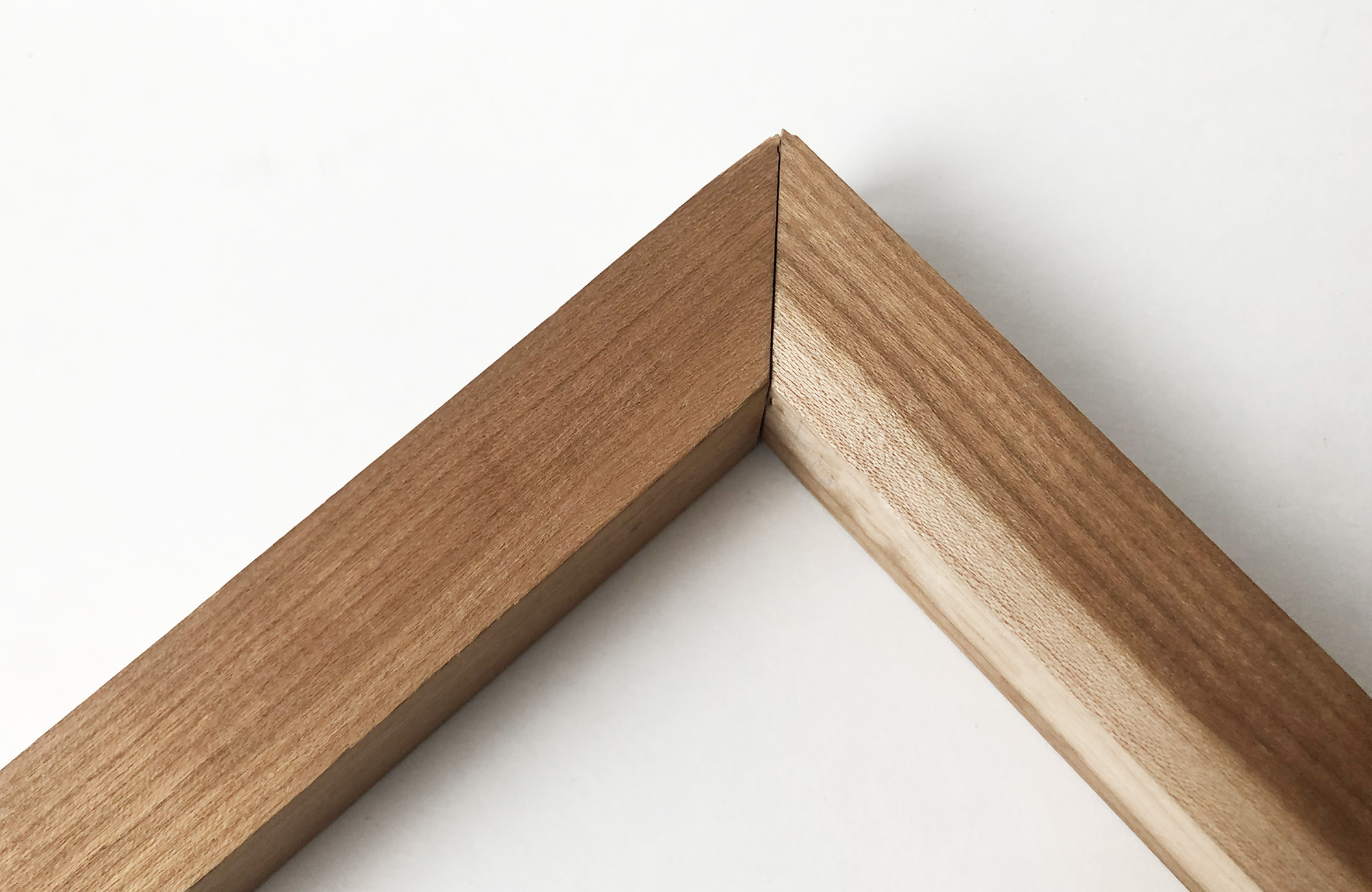

Lampe en deux parties avec assemblage par rotule
Objectifs:
- Lampe modulaire en deux parties, dont la rotation de la tête permet de modifier l’éclairage, mais aussi la forme de la lampe.
- La technologie et les assemblages sont entièrement dissimulés.
-Contraintes imposées:
- Deux blocs de bois de même taille
- Grille en placage de bois identique au bois de corps.
Grille du luminaire
La grille est découpée au laser dans un placage identique à celui des corps.
Elle est ensutie contrecollée sur une plaque 1/8 de plexiglass.
Exemple de génération dans illustrator© par fractalisation.
3 positions différentes
Afin d’élaborer une rotation des blocs sur eux-mêmes, la largeur doit être de longueur/√2x
Ainsi, les blocs ont, en vue auxiliaire à 45°, une coupe carrée.
- L’assemblage est un goujon muni de goupilles afin de maintenir les corps en place.
- Les fils conducteurs passent par le milieu percé du goujon.
- Les corps de la lampe sont réalisés en contreplaqué jointé collé.
- La partie du pied contient une masse afin de stabiliser la lampe.
- La tête de lampe contient un interrupteur tactile caché sous le placage.
Élaboration des plans
- Conception autocad des vues

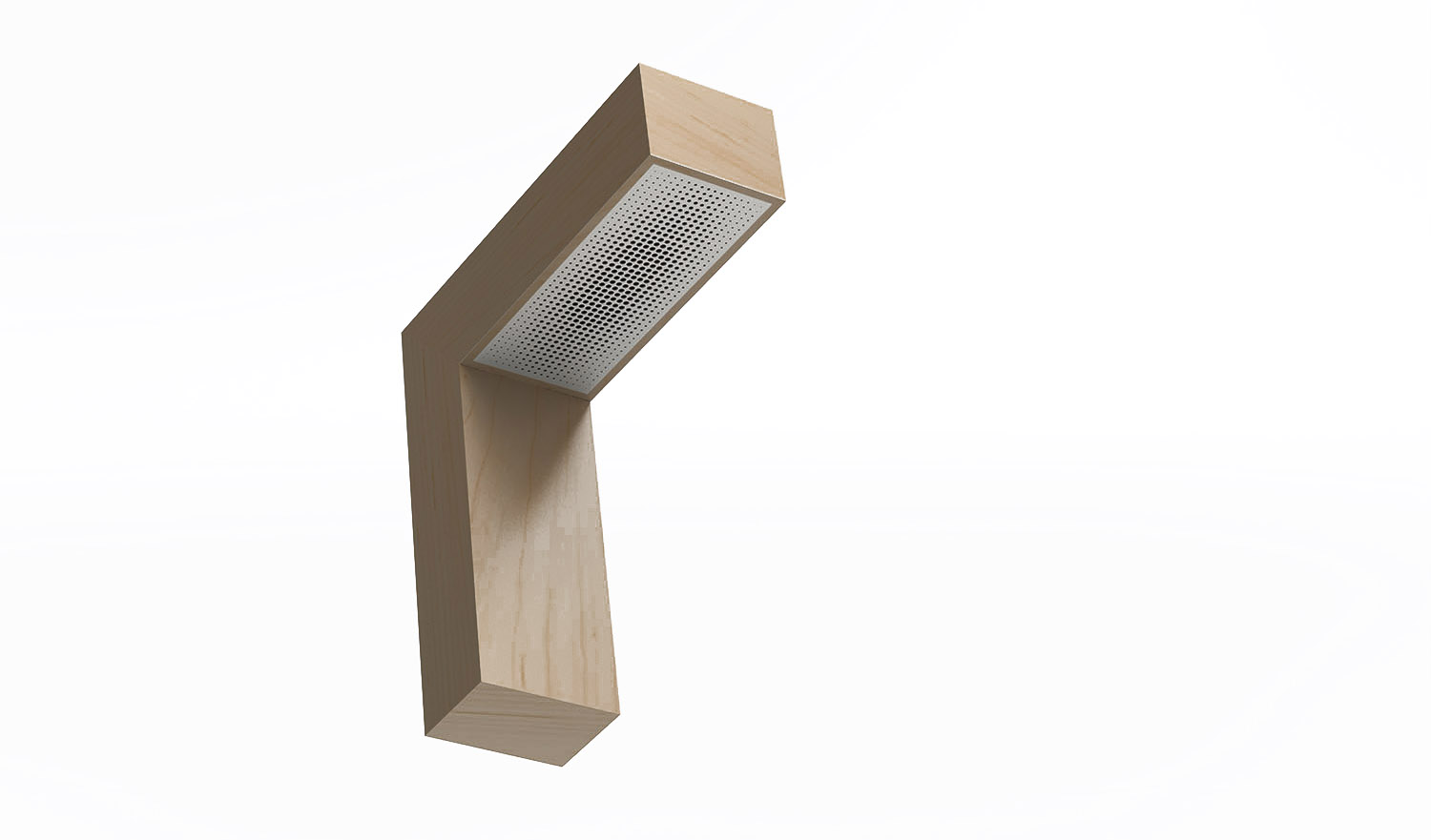

- Conception 3D et rendus

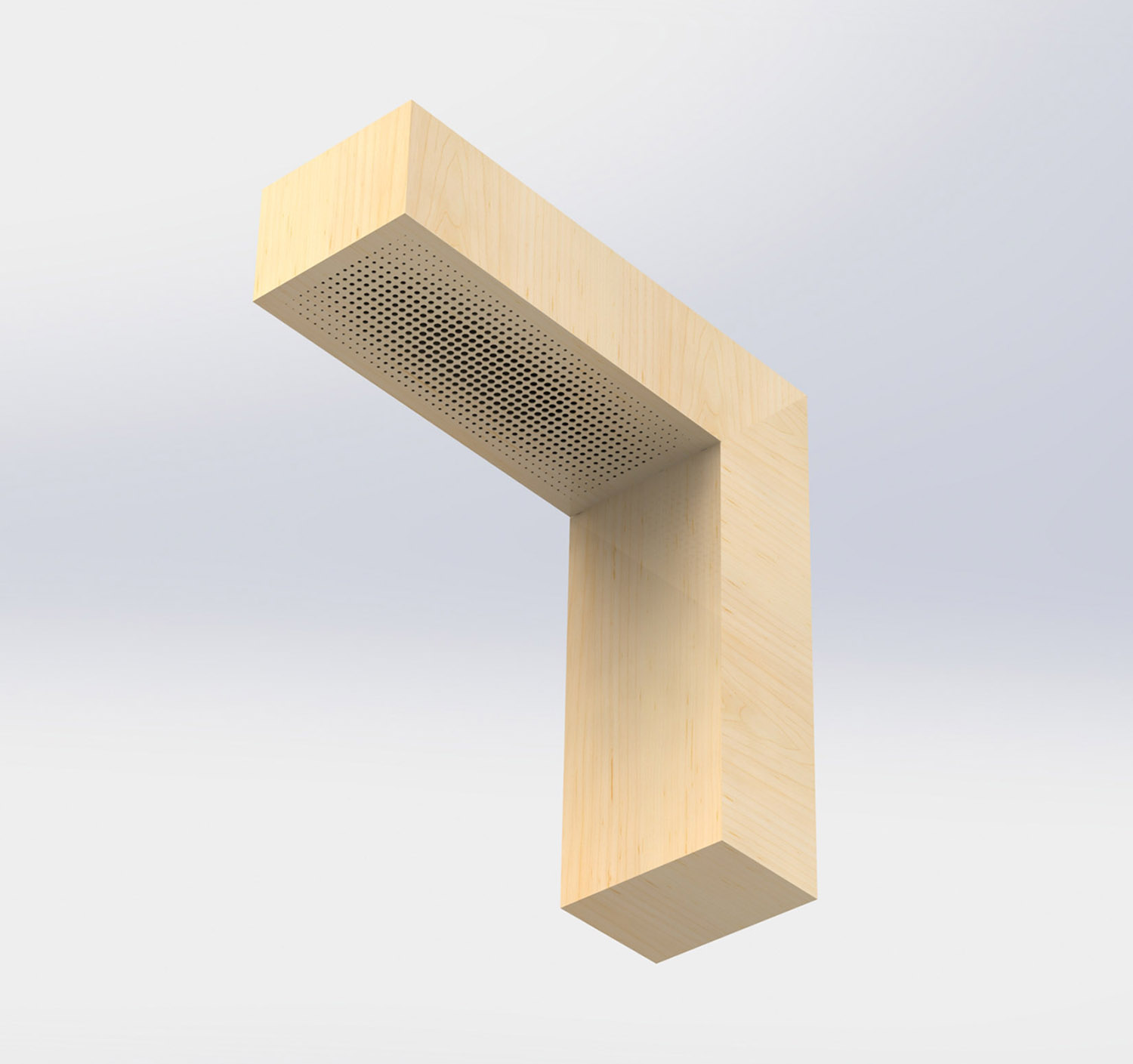

Position 90°
Position de base. Éclairage direct au sol ou sur la table.

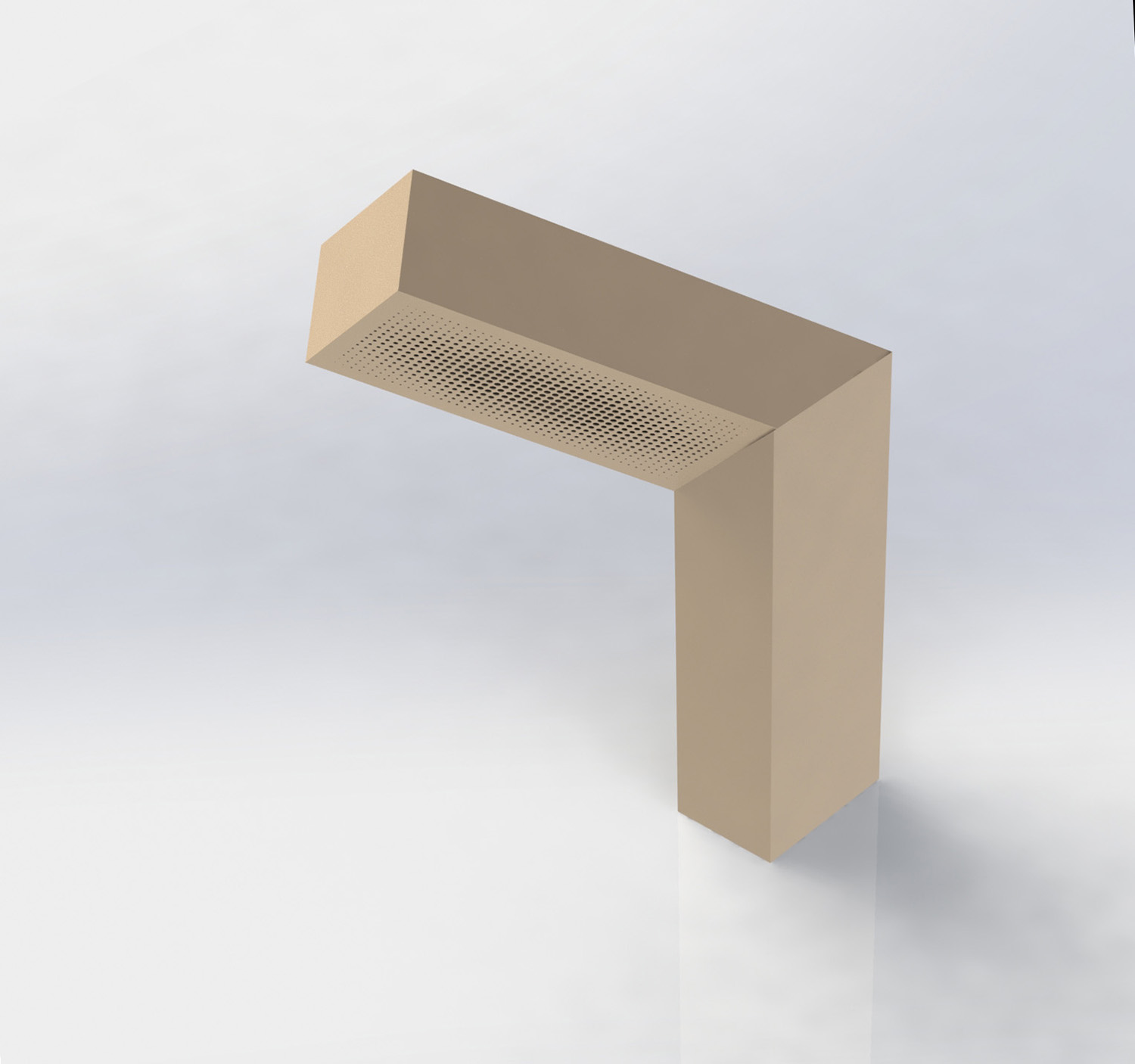

Position 45°
Éclairage à 45°, propre à une lampe de lecture. À la forme de lampe s’ajoute une illusion d’optique sur la véritable position des corps.
Position 0°
L’éclairage est horizontal. La hauteur de lampe double.
Elle epeut être lampe d’éclairage indirect, ou de surface au sol.
Position 90°
Retour à la position de base. Éclairage direct au sol ou sur la table.

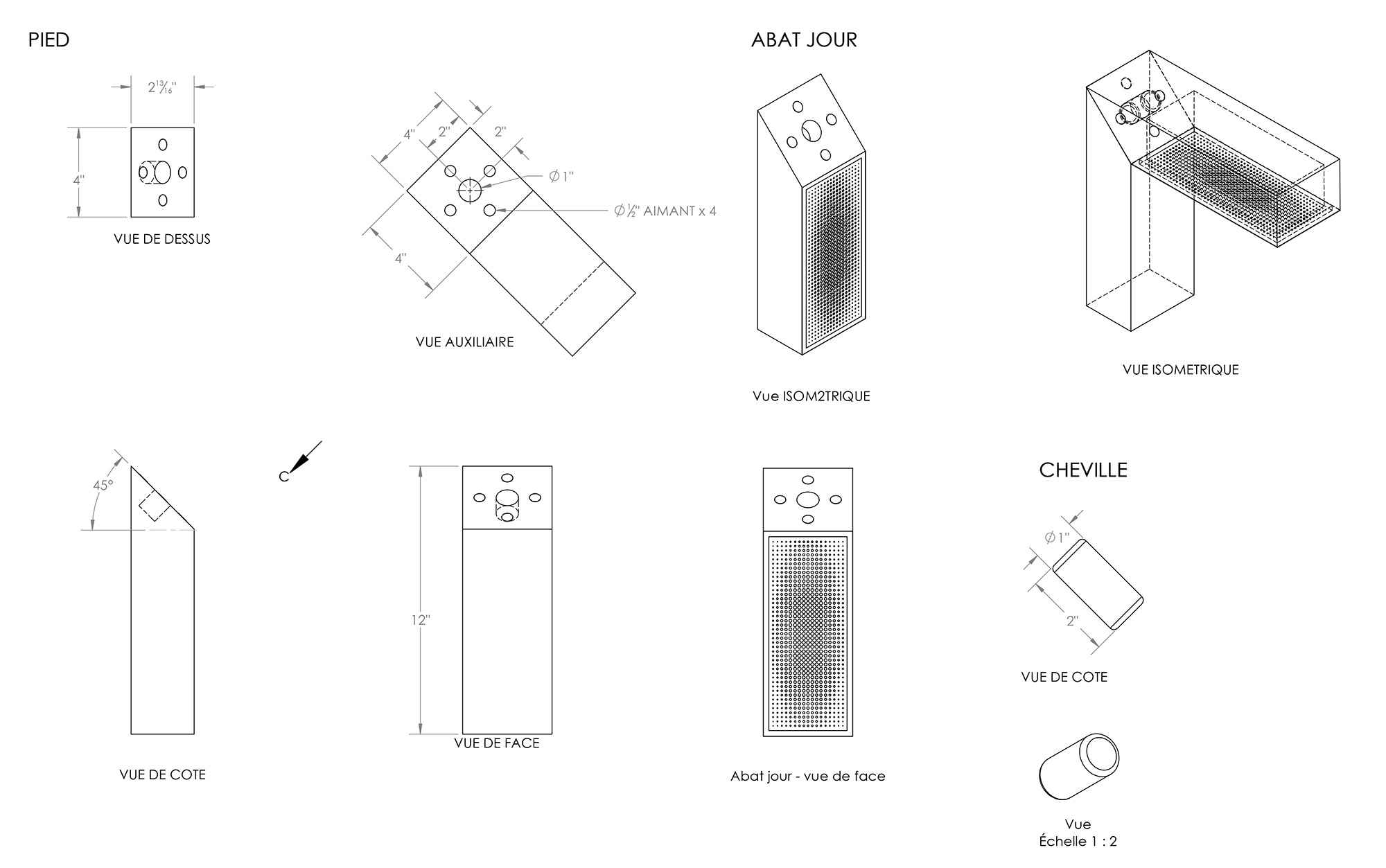

Vues orthogonales
La hauteur des corps est modifiable, ainsi que la proportion largeur/épaisseur
Grille
Format final de la grille découpée au laser dans un placage identique à celui des corps de la lampe.
Plans isométriques
Présentation du système d'assemblage
